50W锂电池组无线充电方案

以智能化的解决方案帮助用户享受到便捷、高效、安全的生活方式

50W锂电池包无线充电应用方案

本设计针对多串锂电池组的无线充电应用,包含发送端及接收端。MCU采用ST公司的8bit单片机,实现功率控制、异物检测、充电信息接收、显示、过温保护等的功能。接收端(电池包)采用Microchip公司的MCP19XXX作为控制芯片,其集成了MCU及PWM控制器,对锂电池组进行充、放电管理,及将状态信息传送给发送端。

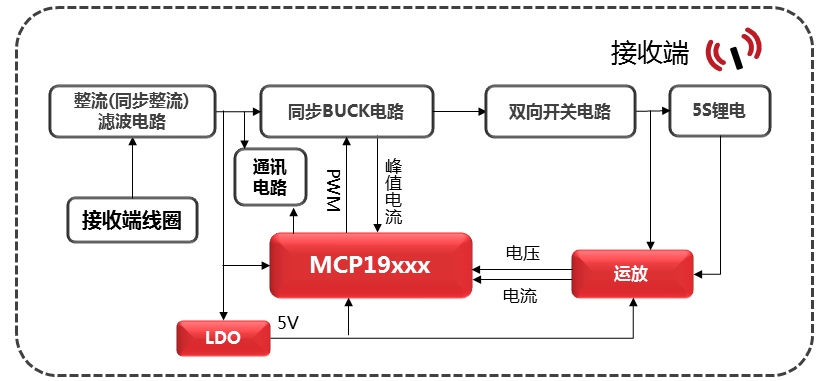

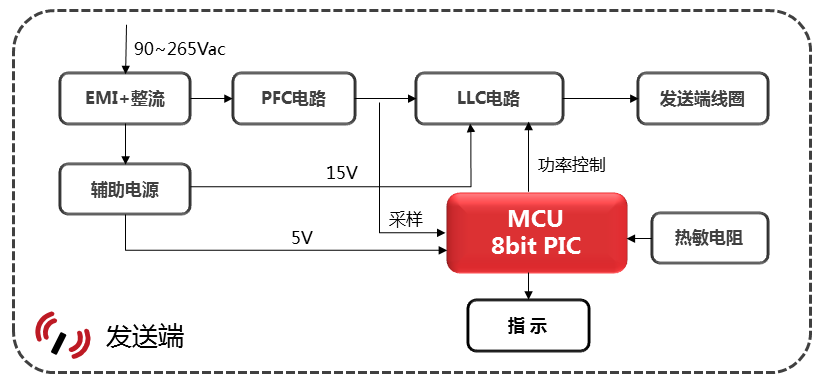

硬件框图

硬件框图

方案特点

采用单线圈方式(发送端及接收端各1个线圈,同时用作功率传输及通信)
采用私有的通讯协议
采用电磁感应技术
最大充电距离≤10mm
异物检测:<1W
有异物检测、充电、充满、故障等状态指示
输入电压:90Vac~265Vac
输出功率:50W
电池负载:5S锂电池
充电恒流电流:2.5A
最  大效率(电池充电功率/输入功率):>75%
待机功耗:<1W
PF值(满载):>0.95
THD(满载):<10%

目标应用

多串锂电池包的无线充电,如电动工具、电动自行车、吸尘器、无人机等的锂电池包的无线充电。
